Bezugsflächen und Bohrbilder
Kennzeichnen Sie Montageflächen und die Bezüge für Bohrungsabstände. Ein Bohrbild muss zur Lage der Gegenbauteile passen. Geben Sie erforderliche Lage- und Formanforderungen ausdrücklich in der Zeichnung an.
CNC-Fräsen
CNC-Frästeile
nach Zeichnung.
Sie benötigen eine Platte, ein Gehäuse oder ein Bauteil mit Taschen und Bohrbildern? Für die Angebotsprüfung müssen Bezugsflächen, Werkstückspannung und spätere Montage zusammenpassen. Senden Sie die aktuelle Zeichnung mit Werkstoff, Stückzahlen und kritischen Merkmalen.
CNC-Frästeil prüfen lassen
Bauteilbeispiele ansehen
Originalaufnahmen aus dem Chengshuo-Werk
Welche Flächen legen die Lage Ihres Bauteils fest?
Beschreiben Sie zuerst die Funktion in der Baugruppe. Von welcher Fläche aus wird montiert, wo greifen Schrauben oder Stifte ein, und welche Bereiche müssen zugänglich bleiben? Diese Angaben helfen, Bearbeitungsfolge und Prüfung sinnvoll aufeinander abzustimmen.
Taschen, Innenkonturen und Werkzeugzugang
Zeigen Sie Tiefe, Bodenflächen, Innenradien und zugängliche Seiten der Kontur. Erläutern Sie, welche Flächen funktional sind. Der geeignete Werkzeugzugang und die erforderliche Nachbearbeitung werden für Ihre Geometrie geprüft.
Aufspannung und Abnahmezustand
Dünne Wände oder große Auflageflächen können eine gezielte Abstimmung von Aufspannung und Prüfung erfordern. Legen Sie fest, ob die Abnahme am freien oder montierten Bauteil stattfindet und welche Flächen geschützt werden müssen.
Bauteilfotos als Ausgangspunkt für Ihre Zeichnung
Positionierblock aus Aluminium
Geometriebeispiel für Taschen, Bohrungen und Bezugsflächen. Die Anforderungen Ihrer eigenen Zeichnung bleiben maßgeblich.
Zeichnungsmerkmale im Bauteilfall ansehen

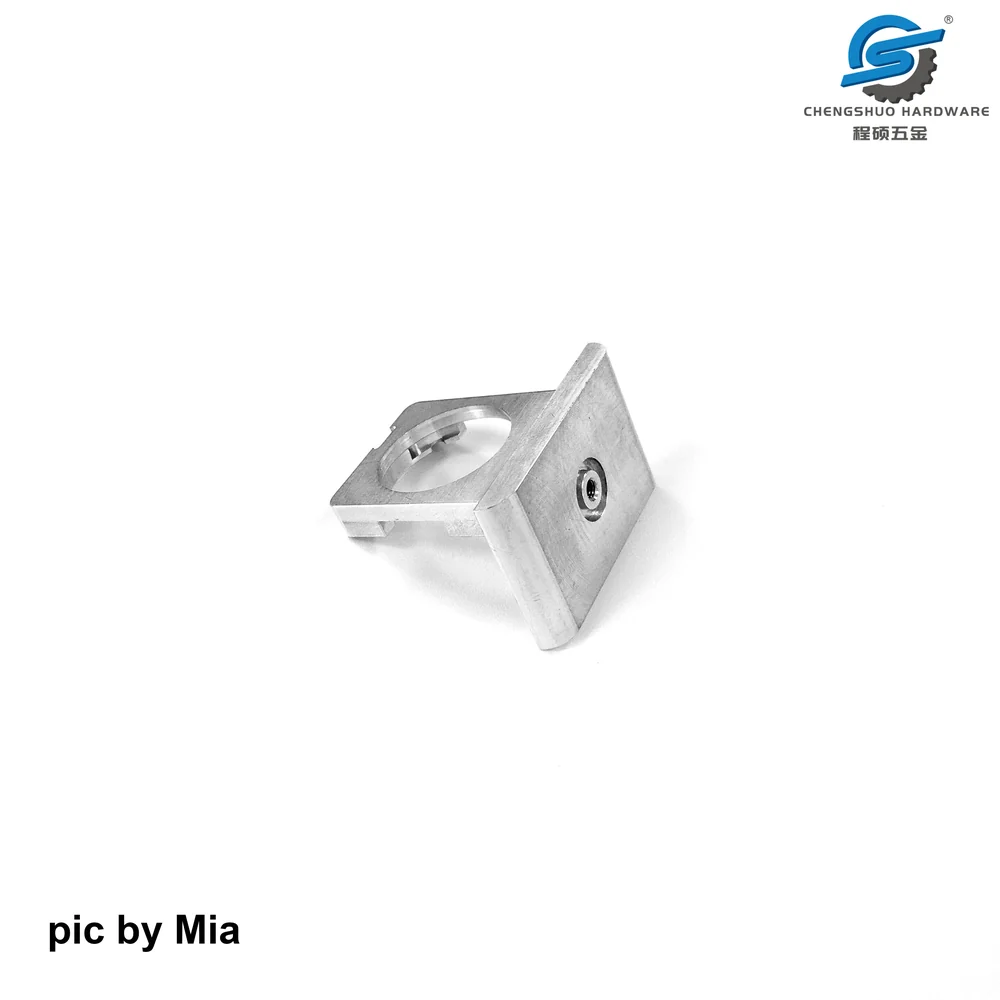

Befestigungsplatte aus Aluminium
Geometriebeispiel für ein Bohrbild und Auflageflächen. Lageanforderungen und Abnahmezustand müssen separat spezifiziert werden.
Fotos zeigen Geometrien aus dem veröffentlichten Chengshuo-Portfolio. Sie belegen weder den Fertigungsablauf Ihres Bauteils noch eine bestimmte Toleranz. Werkstoff, Bearbeitung und Prüfumfang werden anhand Ihrer Zeichnung abgestimmt.
Werkstoff und Fertigzustand eindeutig festlegen
Werkstoff und Nachweise
Geben Sie die genaue Werkstoffbezeichnung und den Lieferzustand an. Eine Werkstoffgruppe wie Aluminium, Messing oder Edelstahl reicht für die Angebotsprüfung nicht aus. Geforderte Werkstoffzeugnisse und Angaben zur Charge gehören bereits in die Anfrage.
Oberfläche und Passflächen
Kennzeichnen Sie Funktions- und Sichtflächen getrennt. Legen Sie Oberflächenbehandlung, Abdeckbereiche und die Maße fest, die nach der Behandlung gelten. Oberflächenrauheit und Beschichtung sind unterschiedliche Anforderungen.
So bereiten Sie eine prüfbare Anfrage vor
- Aktuelle, bemaßte Zeichnung mit Revisionsstand und Einheiten
- Werkstoffbezeichnung und Lieferzustand; geforderte Wärme- oder Oberflächenbehandlung
- Mustermenge, erste Losgröße und gegebenenfalls Wiederholbedarf getrennt angeben
- Funktionsflächen, Gegenbauteile und kritische Abnahmemerkmale kennzeichnen
- Gewünschten Liefertermin und erforderliche Prüfunterlagen nennen
Vereinbaren Sie, welche Merkmale an den ersten Mustern geprüft und dokumentiert werden. Ein Bauteilfoto ersetzt kein Messprotokoll. Eine Serienfreigabe setzt den abgestimmten Zeichnungsstand und die vereinbarten Prüfergebnisse voraus.
Häufige Fragen vor der Anfrage
Welche Unterlagen benötigen Sie für CNC-Frästeile?
Eine bemaßte Zeichnung mit Revisionsstand, Werkstoff und Stückzahlen. Ein STEP-Modell kann die Geometrie ergänzen, ersetzt aber keine vereinbarten Toleranz- und Abnahmeanforderungen.
Kann ein 3D-Modell allein als Fertigungsgrundlage dienen?
Nur wenn die erforderlichen Maße, Toleranzen, Werkstoffe und Abnahmekriterien vollständig und eindeutig vereinbart sind. Offene Anforderungen werden vor dem Angebot geklärt.
Wie beschreibe ich die Lage eines Bohrbilds?
Geben Sie die maßgeblichen Bezugsflächen und die Anforderungen an die Lage der Bohrungen an. Eine reine Aufzählung von Durchmessern erklärt die Montagefunktion noch nicht.
Sind sichtbare Bearbeitungsspuren zulässig?
Das hängt von der Funktion und Ihren Abnahmekriterien ab. Kennzeichnen Sie Sichtflächen, Referenzmuster und gegebenenfalls geforderte Oberflächenrauheit ausdrücklich.
Kann ich mit einer kleinen Mustermenge starten?
Nennen Sie die gewünschte Mustermenge und den geplanten Folgebedarf. Musterprüfung, Angebot und späterer Serienumfang werden getrennt und nachvollziehbar abgestimmt.
Ihre Zeichnung ist der nächste Schritt
Klären Sie bei vertraulichen Unterlagen zunächst die Vertraulichkeitsvereinbarung. Die Anfrage ist noch keine Auftragsannahme; Umfang, Preis und Termin werden im Angebot abgestimmt.
Zeichnung zur Prüfung sendenSenden Sie Ihre Anfrage über das Formular. Anschließend wird der konkrete Fertigungs- und Prüfumfang abgestimmt.
